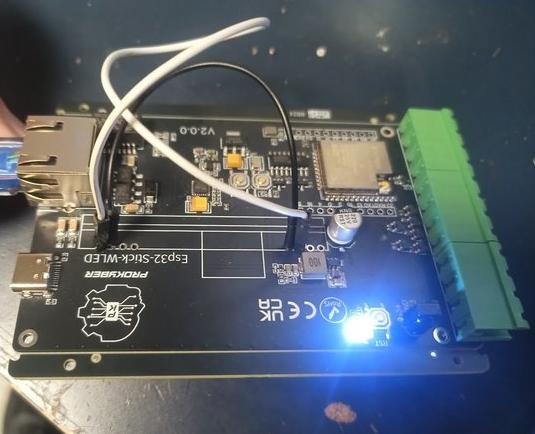

ESP32-STICK-WLED

Profesionální řízení LED pásků přes Ethernet a PoE

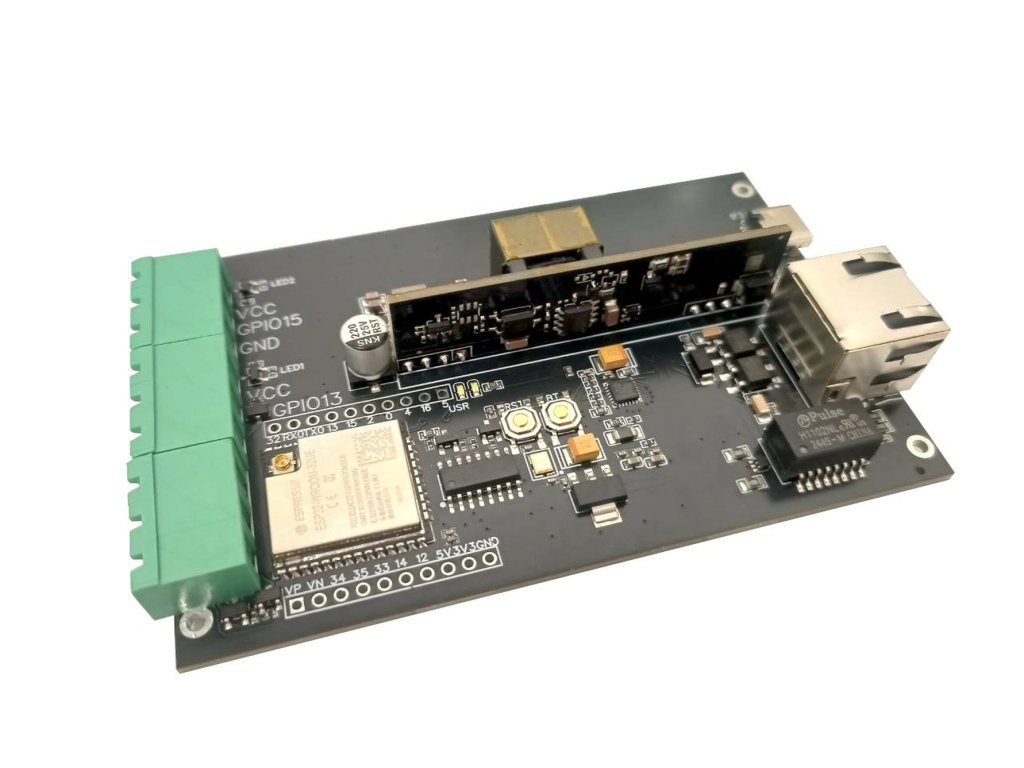

ESP32-STICK-WLED je kompaktní řídicí deska navržená pro spolehlivé ovládání adresovatelných i klasických RGB LED diod přes kabelovou síť. Kombinuje mikrokontroler ESP32 s ethernetovým rozhraním a podporou napájení přes PoE (Power over Ethernet), což umožňuje napájení i datovou komunikaci jediným kabelem.

Zařízení je dodáváno již s nahraným firmwarem WLED, takže je připraveno k okamžitému použití bez nutnosti prvotní konfigurace nebo programování.

Proč vznikl ESP32-STICK-WLED

Cílem návrhu bylo vytvořit řešení, které odstraní nejčastější slabiny běžných Wi-Fi LED kontrolérů:

  • nestabilita bezdrátového připojení

  • nutnost samostatného napájení

  • omezená odolnost v náročnějším prostředí

Použitím Ethernetu dochází k výraznému zvýšení stability přenosu dat a díky PoE odpadá potřeba samostatného napájecího adaptéru. Výsledkem je čistší instalace, vyšší spolehlivost a jednodušší správa infrastruktury.

KOUPIT

Klíčové vlastnosti

Předinstalovaný firmware WLED
Deska je dodávána s nahraným firmwarem WLED, který umožňuje okamžité ovládání LED pásků přes webové rozhraní, API nebo integraci do chytré domácnosti.

Integrované shiftery pro LED diody
Datové výstupy jsou úrovňově přizpůsobeny pro spolehlivou komunikaci s 5V adresovatelnými LED pásky (např. WS2812B). Odpadá nutnost externích převodníků úrovní.

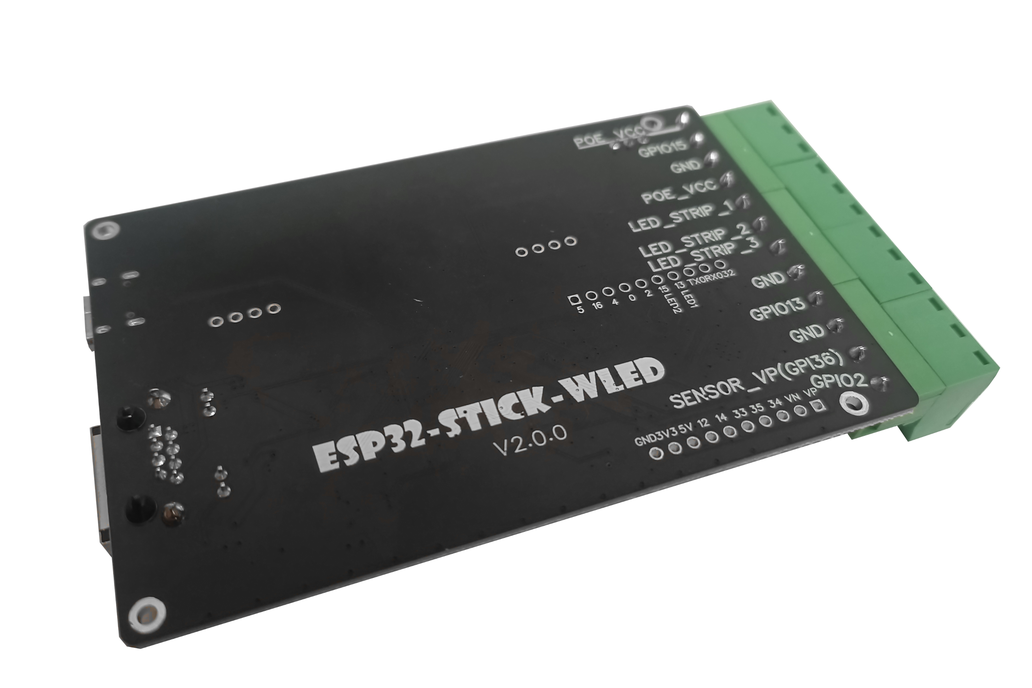

Dva chytré LED kanály
Možnost připojení dvou nezávislých adresovatelných LED větví.

Tři tranzistorové výstupy pro RGB LED
Výstupy určené pro řízení klasických RGB LED pásků (např. 12V) pomocí externího napájení.

Napájení přes PoE
Podpora Power over Ethernet umožňuje napájení i komunikaci jediným ethernetovým kabelem.

Maximální výstup 5V / 2,5 A
Integrovaný napájecí obvod poskytuje dostatečný proud pro běžné instalace LED pásků.

Konektor pro externí anténu
Možnost připojení externí Wi-Fi antény pro zlepšení bezdrátového signálu v případě potřeby.

Možnost 3D tištěné krabice
Deska je mechanicky navržena s ohledem na jednoduché umístění do 3D tištěného krytu.

Technický přístup

ESP32-STICK-WLED je navržena jako robustní síťový LED kontrolér s důrazem na elektrickou kompatibilitu, stabilitu napájení a jednoduchou integraci do existující infrastruktury. Kombinace ethernetové konektivity a integrovaných úrovňových převodníků zajišťuje, že zařízení lze nasadit bez dodatečných úprav hardware.

Výsledkem je kompaktní a technicky čisté řešení pro každého, kdo chce LED instalace řídit spolehlivě, bez kompromisů a bez závislosti na kvalitě Wi-Fi připojení.
