Esp32-C6-Bug

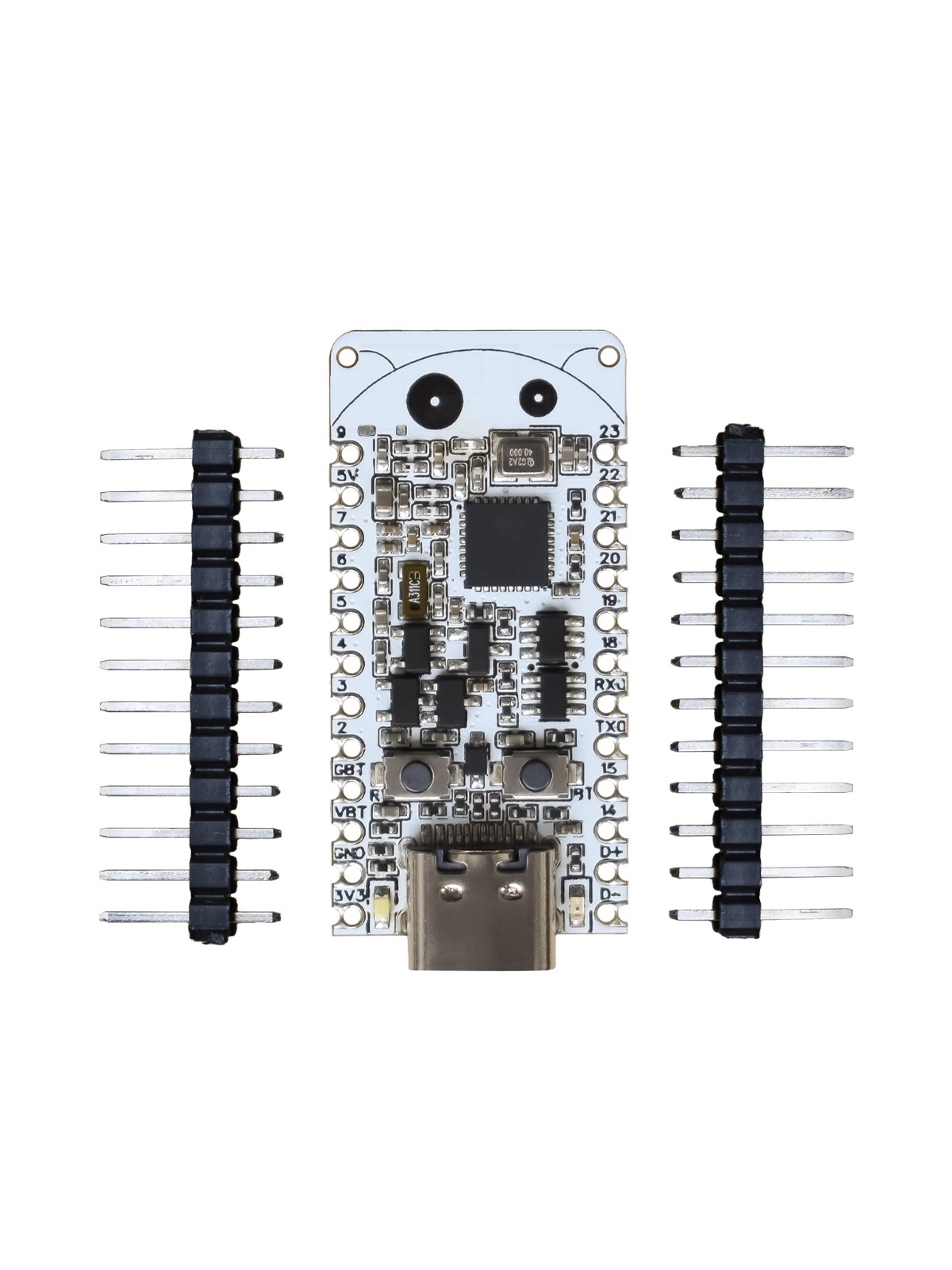

Představujeme Esp32-C6-Bug, kompaktní, ale výkonnou vývojovou desku postavenou na nejnovějším mikrokontroléru Esp32-C6FH4 RISC-V z rodiny Esp32. Tato univerzální deska podporuje několik bezdrátových protokolů, včetně Wi-Fi 6, BLE 5, Thread a Zigbee, což ji činí ideální pro širokou škálu aplikací. Díky nízké spotřebě energie a podpoře baterií je Esp32-C6-Bug ideální pro projekty vyžadující energetickou účinnost a bezdrátové připojení.

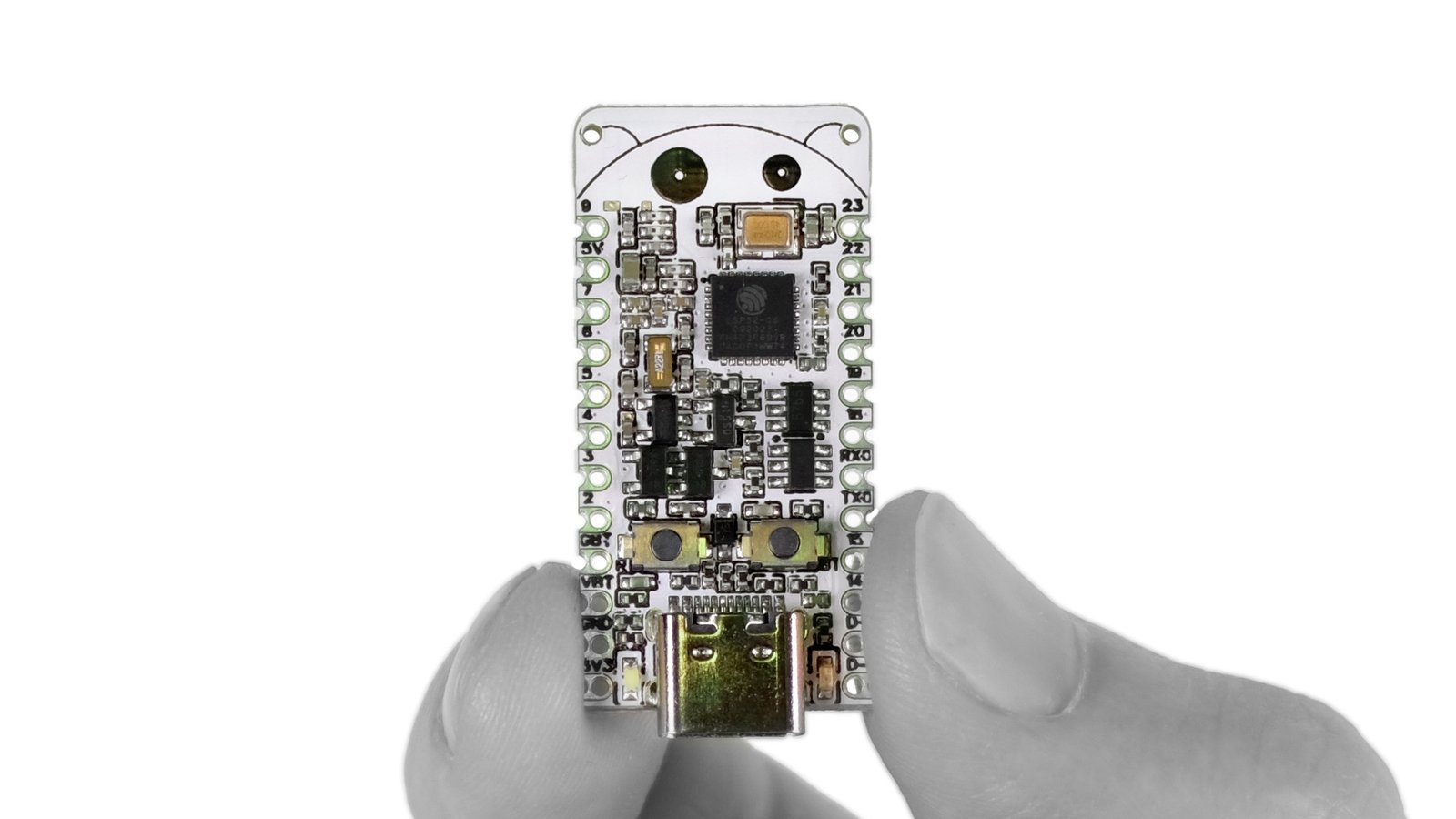

Esp32-C6-Bug je vybaven otvory pro snadnou integraci do jiných produktů a perfektně se vejde na prototypovací desku. Integrovaný oscilátor RTC s frekvencí 32,768 kHz zajišťuje přesné měření času, zatímco spotřeba energie pouhých 20 uA v režimu spánku maximalizuje životnost baterie. Programování lze provádět pomocí frameworku Arduino i Esp-IDF, přičemž pro rychlý start jsou k dispozici příklady.

Koupit

Vlastnosti čipu

  • procesor 32-bit RISC-V 160 MHz
    • 32-bit RISC-V 20 MHz s nízkou spotřebou energie může provádět úkoly i v případě, že je hlavní systém v režimu hlubokého spánku (příklad)
  • 512 MB SRAM, 4 MB Flash
  • WiFi-6, BLE 5 + IEEE 802.15.4 bezdrátové připojení (Zigbee, Thread, etc…)
  • podpora 2.4 GHz Wi-Fi 6 (802.11ax) i 802.11b/g/n pro zpětnou kompatibilitu
  • SPI, UART, I2C, I2S, RMT, TWAI, PWM, SDIO, Motor Control PWM, 12-bit ADC, a teplotní senzor

Vlastnosti baterie

  • Ochrana proti podpětí a přepólování
  • Integrované nabíjení baterie a měření stavu nabití s indikační LED diodou
  • Spotřeba energie v hlubokém spánku 20 uA (s časovačem probuzení)

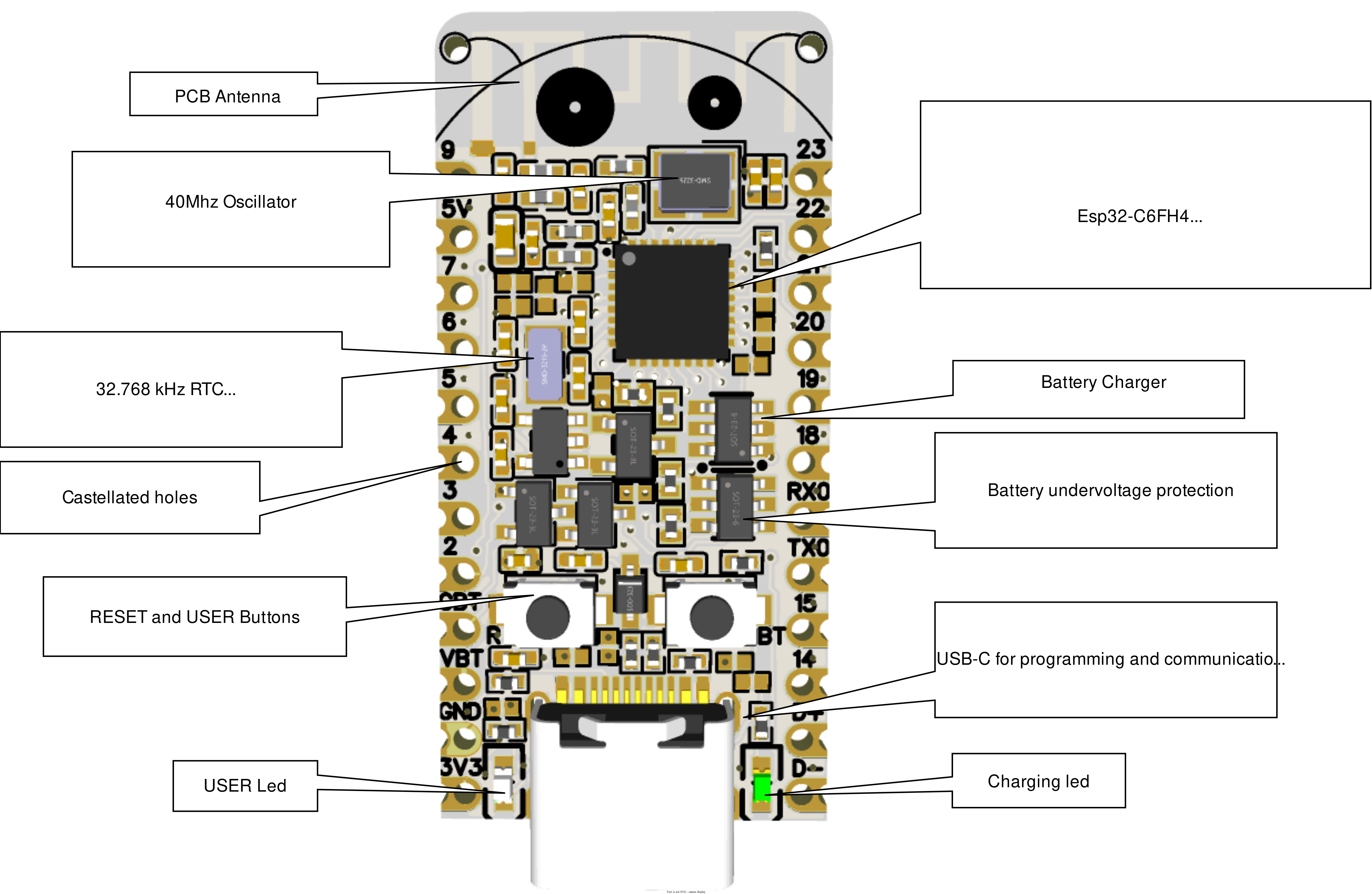

Elektronické vlastnosti

  • LED diody ovládané uživatelem
  • Externí oscilátor RTC 32,768 kHz a oscilátor 40 MHz
  • Tlačítka pro reset a ovládání uživatelem
  • 700 mA nízkošumový LDO
  • USB-C pro programování a komunikaci

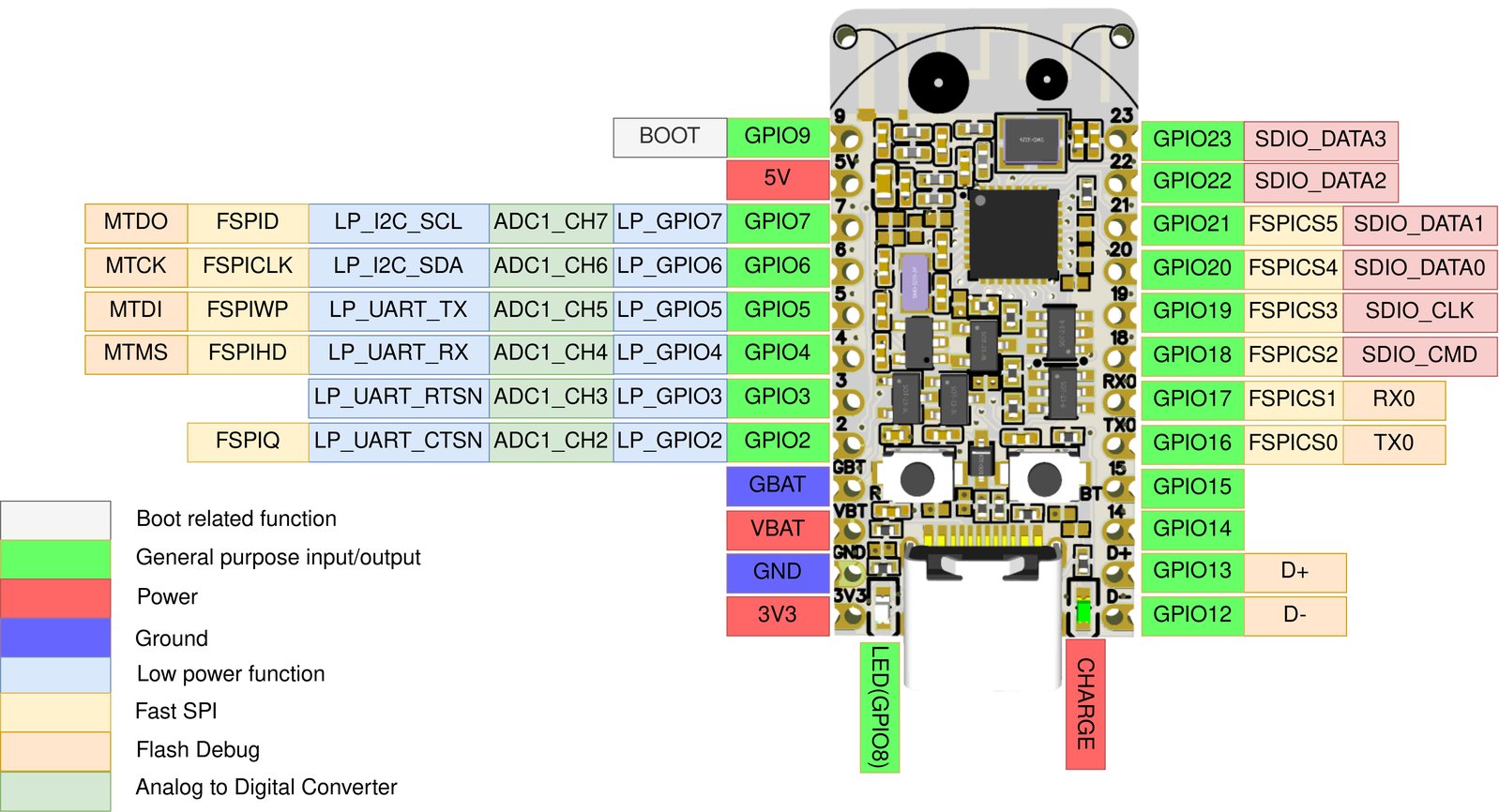

  • 19 GPIO

Mechanické Velikost

  • Otvory pro uchycení

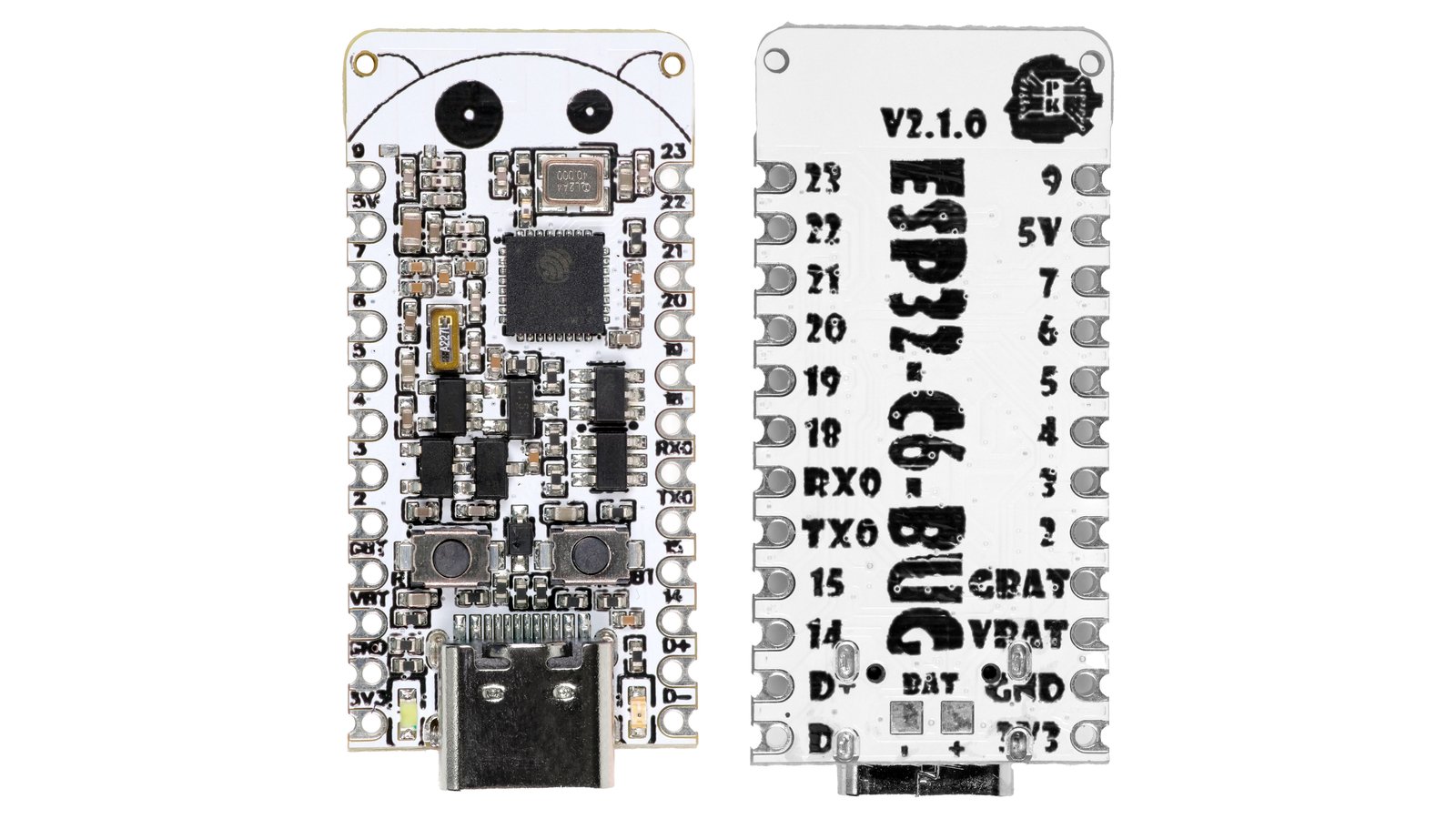

  • Názvy pinů na obou stranách

  • Kompatibilní s breadboardem

  • Dva montážní otvory M1

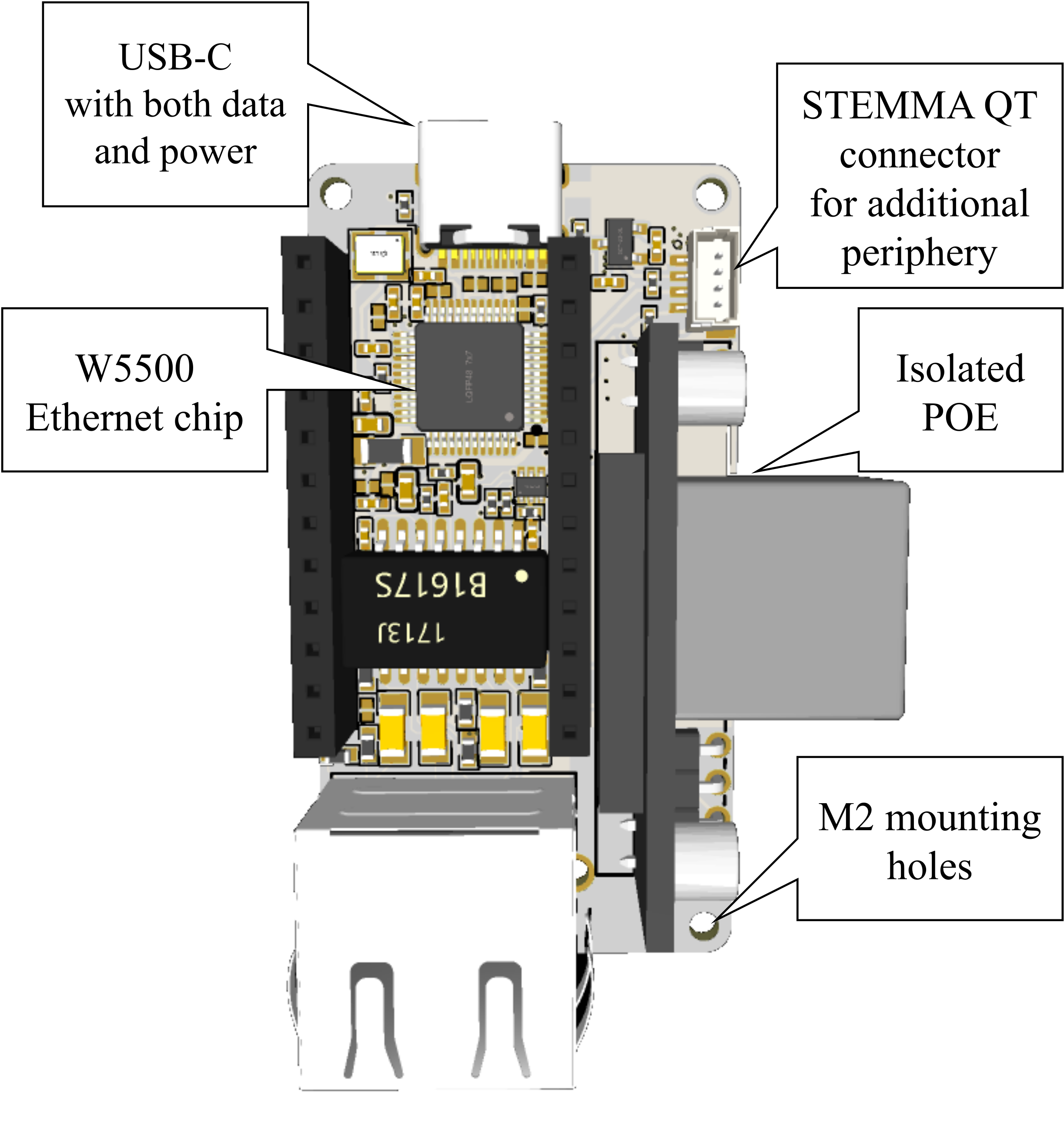

Funkce přídavné desky Esp32-Bug-Eth

  • Ethernetový modul W5500
  • Izolovaná podpora PoE poskytovaná modulem SDAPO DP1435-5V
  • Konektor STEMMA-QT pro připojení periferií
  • USB-C podporující napájení i data
  • Montážní otvory M2
